2.2 Modell

Aus dem letzten Abschnitt ergibt sich nun folgendes Modell:

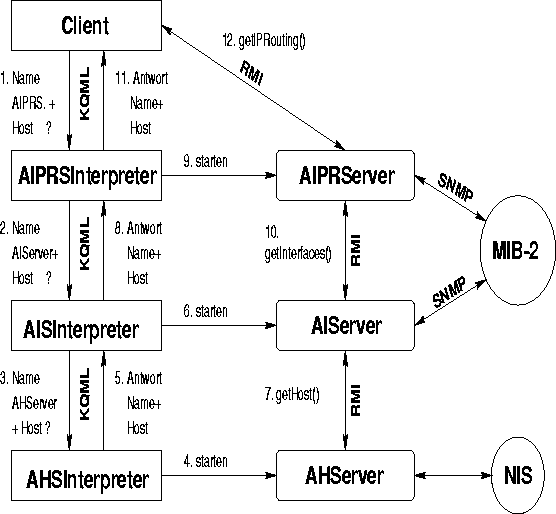

Abbildung 4: Interaktions-Modell
\begin{figure}
 \begin{center}

\epsfig {file=Bilder/modell_aus.eps, width=14cm, height=13cm}
 \end{center}\end{figure}

Ein Client, der (über RMI) eine Liste von einem der Server erhalten will, muß bei dem zuständigen Interpreter den Namen des Servers (über KQML) erfragen. Der Interpreter startet falls nötig den Server und gibt dem Client (über KQML) den Server und Host-Namen zurück. Nun kann der Client mit Hilfe der Server-Schnittstelle die Dienste des Servers in Anspruch nehmen. Die Funktionsweise der Interpreter und Server wird im nächsten Kapitel genauer erläutert. Hier nun die Liste der Abkürzungen:
